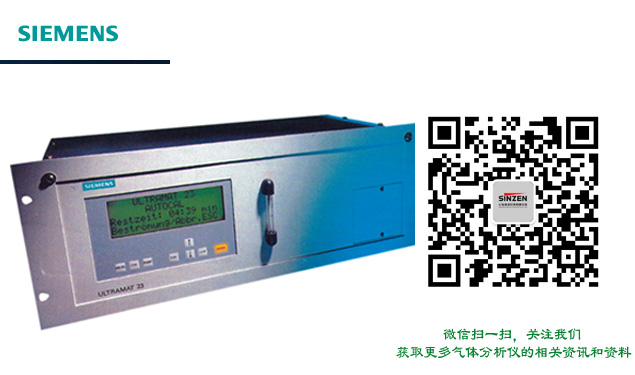

西門子U23氣體分析儀使用前的問題注意事項

西門子U23氣體分析儀使用前的問題注意事項，你需要知道

? U23標定周期

    推薦是半年到一年。

? U23測量原理

    CO-紅外氣體測量（IR）

    光譜方法是對非分散性IR輻射的吸收為基礎，測量相關波段紅外線的衰減幅度即可測量相應氣體的濃度；

    O2-氧含量測量

    氧氣傳感器是根據一個燃料池的工作原理來工作的，氧氣在陰極與電解液的分界面被轉換成電流，并且所產生的電流與氧氣濃度成正比。

? U23儀表內部的抽氣泵

    測量一種紅外組分和氧氣含量，內部是有樣氣泵的；

    測量?jī)煞N紅外組分和氧氣含量?jī)?nèi)部沒有采樣泵。

? U23分析儀自標定（CAL）

    當分析儀開始時，它便會使用所連接的介質來進行標定，這個自標定會標定IR通道的零點和靈敏度，如果有一個O2傳感器，則它的靈敏度也會同時被標定；

    如果分析儀表中沒有O2傳感器，則可用氮?dú)鈦?lái)進行自標定，如果分析儀中裝有O2傳感器，則只能用空氣來進行自標定，根據分析儀的配置來對所提供的介質進行選擇，并且這些所提供的介質是不能用軟件來進行參數化的

    在操作過程中可通過面板上的CAL鍵來手動觸發一個自標定的過程

    自標定持續時間取決于各種因素，大約需要3分鐘

    處于預熱模式下的分析儀表(斷電后重新啟動半小時)，自標定會被執行兩次，它們開始的時間大約在分析儀啟動后的第5分鐘和第30分鐘（不可避免的）

? U23分析儀標定流量

    氣體流量應保持在1.2~2.0L/min

? U23分析儀狀態

    M:維護請求

    F:有故障

    L:超過極限

    !:有故障產生，已被記錄在日志中并且不再存在

    R:遙控功能

    C:功能控制（分析儀被解碼，或者通過RS485串行接口來連接，或者自標定，或者大約在預熱模式下進行到30分鐘）

    P:泵在運行

    U:未編碼

? U23面板輸入鍵含意

    MEAS：測量 終止輸入操作；退出輸入模式（從任何菜單級）；從輸入模式切換到測量模式并重新給分析儀編碼

    CAL：自標定 自動標定：用環境空氣與氮?dú)膺M(jìn)行標定（處于預熱模式時不可用）

    PUMP：泵 啟動和停止內部樣氣泵（如果分析儀處于輸入模式時被停止，可以通過MEAS可將泵重新開啟）

    ESC：退出 在輸入模式中退回到上一級菜單或取消當前輸入或取消標定

    ↑： 向上箭頭增加所選的數值，選擇先前的菜單項

    ↓： 向下箭頭減少所選的數值，選擇之后的菜單項

    →： 向右箭頭將輸入光標向右移一位

    ENTER： 輸入 在測量模式中, 切換到輸入模式

    在輸入模式中，導入已輸入的參數或者調用一個菜單項

? U23分析儀的三種模式

    預熱模式，測量模式，輸入模式

    預熱模式：接通電源后儀表自動測試各顯示元件，在預熱模式過程中會進行一個自標定，自標定氣體流量在底行中顯示，標定剩余時間在它上面顯示，該標定不可中斷，大約30分鐘進行另外一次自標定，也是預熱模式結束；

    測量模式：分析儀預熱結束后進入測量模式

    輸入模式：在測量模式中按"ENTER"進入輸入模式，可查看儀表各個參數或者標定和參數化分析儀

? U23一級菜單

    ◢ 分析儀狀態：可以調用子菜單，提供分析儀的狀態和信息

    ◢ 標定：使用標定氣體來標定分析儀的零點和靈敏度

    ◢ 參數：可以使分析儀的功能滿足與應用，改變輸入極限、量程和時間常數

    ◢ 配置：定義分析儀接口的分配

? U23分析儀重新編碼

    為了在輸入過程完成時讓分析儀重新受到密碼保護，在測量模式中按下MEAS

? 對于ZD101系統如何進行儀表的手動標定

    一、一氧化碳零點與氧氣量程的校對

    拔下系統抽氣泵入口氣管，讓系統分析空氣，一般待系統穩定分析2~3min左右，，按儀表面板上"CAL"，此時儀表會自動進行自標定過程，顯示屏顯示倒計時，完成后儀表會顯示

    CO 0.00

    O2 20.85~21

    這樣該過程了自動完成了氧氣的量程與一氧化碳的零點校對

    此時分析系統應該處于"內控"、"分析"狀態，且預處理上的三通切換閥指向"分析"；

    二、一氧化碳量程校對

    將系統選擇在"內控"、"校對"狀態，預處理上的三通切換閥選擇在"校對"

    打開一氧化碳的標氣瓶（注意先開總閥，后開減壓閥），讓儀表測量標氣，此時進入儀表菜單：

    ENTER------Calibration(校對)-----Calibr. IR channels(校對IR通道)------Start with range2(開始校對量程2)-----ENTER（確認）即可

    三、氧氣零點校對

    打開氧氣的標氣瓶，讓儀表測量標氣，此時進入儀表菜單

    ENTER-----Calibration(校對)-----Calibr.O2 sensor(校對氧傳感器)-----Staart O2 zero oral(校對氧氣零點)-----ENTER（確認）

? 針對U23經常出現儀表顯示零的問題

    用戶可在ENTER-----Analyzerstatus(分析儀狀態)-----Diagnoatiovalue(診斷值)-----O2 diagnoatiovalues（氧氣診斷值）

    此時如果氧氣顯示負值，需要對氧氣的零點進行重新標定即可
