窯爐cems煙氣SO2氮氧化物排放連續在線監測設備

日期：2019-08-13 信息來源：本站

一、TK-1000煙氣在線監測儀產品概述
山東新澤儀器專業生產的煙氣連續排放監測系統由粉塵監測子系統、氣態污染物監測子系統（SO2，NOX,O2）、煙氣參數監測子系統(溫度，壓力，流速)、系統控制及數據采集處理子系統四個基本系統組成。可監測氣體中的SO2、NOx、O2、粉塵、溫度、壓力、流速、煙氣含濕量等參數（以及CO,濕度，氟化物等等）。可將數據遠傳至各級環保部門。
1.CEMS能夠測量SO2、NOx、O2、溫度、壓力、流速、粉塵、濕度，采用激光原理檢測（可選）。
2.濕度采用高溫電容法
3.溫度、壓力、流速分別采用熱敏電阻（PT100）、壓力傳感器和皮托管微壓差法；
4.粉塵采用激光后散射法；
5.與同類煙氣分析儀相比優勢明顯，本系統具有測量準確、反應靈敏、可靠性高、投資成本低、響應速度快、SO2無損耗等優點；
6.在二氧化硫濃度含量少的工況氧氣中，優勢極為明顯；在現場運行以及實際應用得到了客戶的一致好評。
7.與原位法相比，分析儀具有支持在線校準、測量值波動小、可靠性高、設備維護簡單等優點；
8.本分析儀整機結構緊湊，方便運輸和安裝。
二、TK-1000在線煙氣監測儀產品特點
1.所有檢測組分均在高溫狀態下測量,
2.避免冷凝水吸收SO2導致測量結果偏低，并腐蝕預處理管路；
3.系統結構簡單，集成度高
4.核心器件和算法全部自主研發
5.核心器件包括光源、光譜儀、氣體室、濕度模塊、粉塵儀等全部自主研發；
6.DOAS算法自主研發，系統具有較強的市場競爭力。

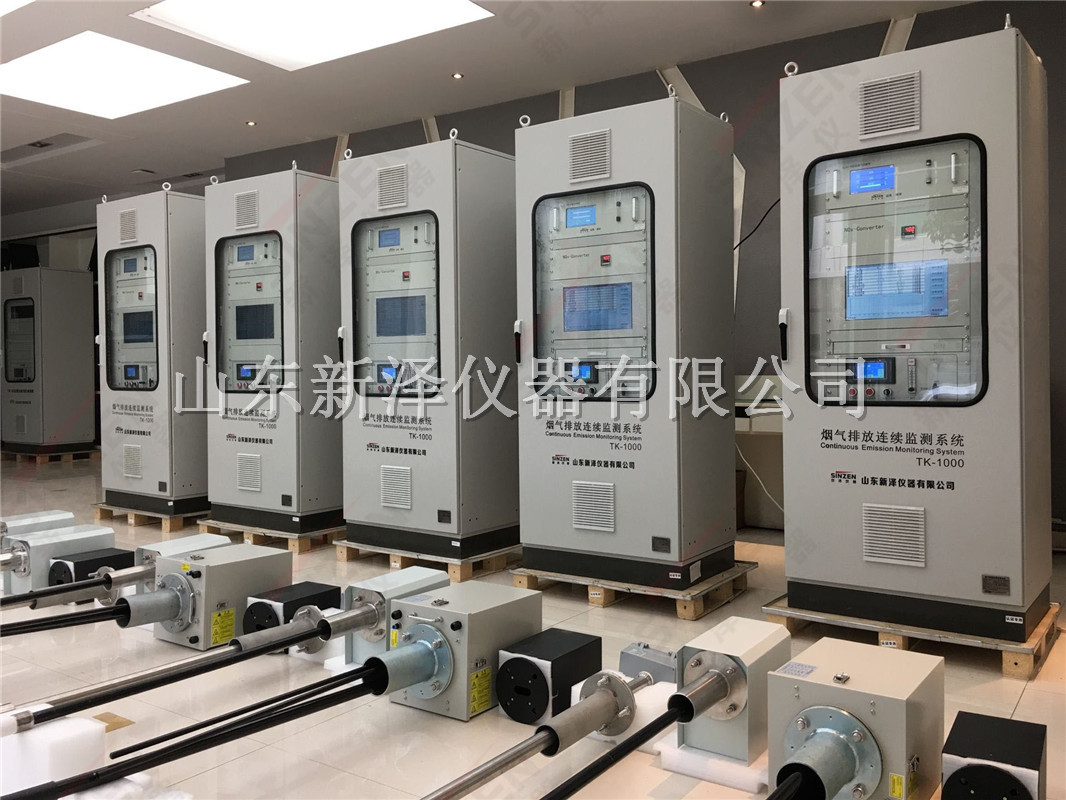

三.TK-1000在線煙氣監測儀系統組成
1.加熱取樣系統
2.預處理系統
3.氣體分析儀（SO2、NOx、O2、）
4.煙塵儀
5.溫壓流一體監測儀
6.煙氣濕度儀
四、TK-1000在線煙氣監測儀系統指標：
1.測量參數：SO2、NOx、O2、粉塵、溫度、壓力、流速、煙氣含濕量
2.伴熱管線溫度：120℃-180℃
3.探頭伴熱溫度：120℃-180℃
4.環境溫度：-20-+50℃
5.環境濕度：5％-95％
6.信號輸出：RS232/ 4-20mA
7.工作電源：220VAC±10％
五、開孔位置要求
選點要求
安裝位置應能準確可靠地連續監測固定污染源煙氣排放狀況。
一般要求

安裝位置位于固定污染源排放控制設備的下游。
不受環境光線和電磁輻射的影響。
煙道或煙囪震動幅度盡可能小。
安裝位置應不漏氣，避免煙氣中水滴和水霧的干擾。
工作區域必須提供永jiu性的電源，以保障煙氣CEMS的正常運行。
采樣或監測平臺易于人員到達，有足夠的空間，便于日常維護和比對監測。當采樣平臺設置在離地面高度≥5米時，應有通往平臺的Z字梯/旋梯/升降梯。
為室外的煙氣CEMS裝置提供掩蔽所，以便在任何天氣條件下不影響煙氣CEMS的運行和不損害維修人員的健康，能安全地進行維護。安裝在高空位置的煙氣CEMS要采取措施防止發生雷擊事故，做好接地，以保證人員和儀器運行的安全。

具體要求

應優先選擇在垂直管段和煙道負壓區域。
測定位置應避開煙道彎頭和斷面急劇變化的部位。
對于顆粒物CEMS，應設置在距彎頭、閥門、變徑管下游方向不小于4倍煙道直徑，以及距上述部件上游方向不小于2倍煙道直徑處。
對于氣態污染物CMES，應設置在距彎頭、閥門、變徑管下游方向不小于2倍煙道直徑，以及距上述部件上游方向不小于0.5倍煙道直徑處。
對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。
當安裝位置不能滿足上述要求時，應盡可能選擇在氣流穩定的斷面，但安裝位置前直管段得長度必須大于安裝位置后直管段的長度。
為了便于顆粒物和流速參比方法的檢驗和比對監測，煙氣CEMS不宜安裝在煙道內煙氣流速小于5m/s的位置。
每臺固定污染源排放設備應安裝一套煙氣CEMS。
若一個固定污染源排氣先通過多個煙道后進入該固定污染源的總排氣管時，應盡可能將煙氣CEMS安裝在該固定污染源的總排氣管上，但要便于用參比方法檢驗顆粒物CEMS和煙氣流速CEMS。不得只在其中的一個煙道上安裝一套煙氣CEMS，將測定值的倍數作為整個源的排放結果，但允許在每個煙道上安裝相同的煙氣CEMS，測定值匯總后作為該源的排放結果。
當煙氣CEMS安裝在矩形煙道時，若煙道截面的高度大于4米，則不宜在煙道頂層開設參比方法采樣孔；若煙道截面的寬度大于4米，則應在煙道兩側開設參比方法采樣孔，并設置多層采樣平臺。
