VOC在線監測系統的安裝位置標準規范

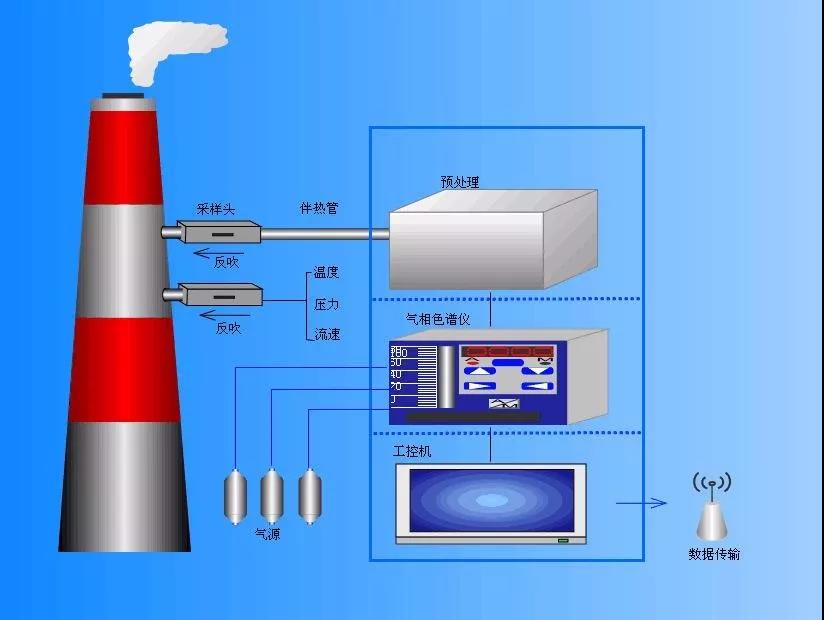

VOC在線監測系統都需要有一個安裝工作平臺，首先安裝位置有什么要求，該如何設置？一般的通用要求如下：

1.安裝位置不漏風，位于固定污染源排放控制設備的下游和比對監測斷面上游， 不受環境光線和電磁輻射的影響， 煙道振動幅度盡可能小且安裝位置應盡量避開廢氣中水滴和水霧的干擾，如不能避開，應選用能夠適用的檢測探頭及儀器。

2. 安裝NMHC-CEMS的工作區域應設置一個防水低壓配電箱，內設漏電保護器、不少于2個10A插座，保證監測設備所需電力。

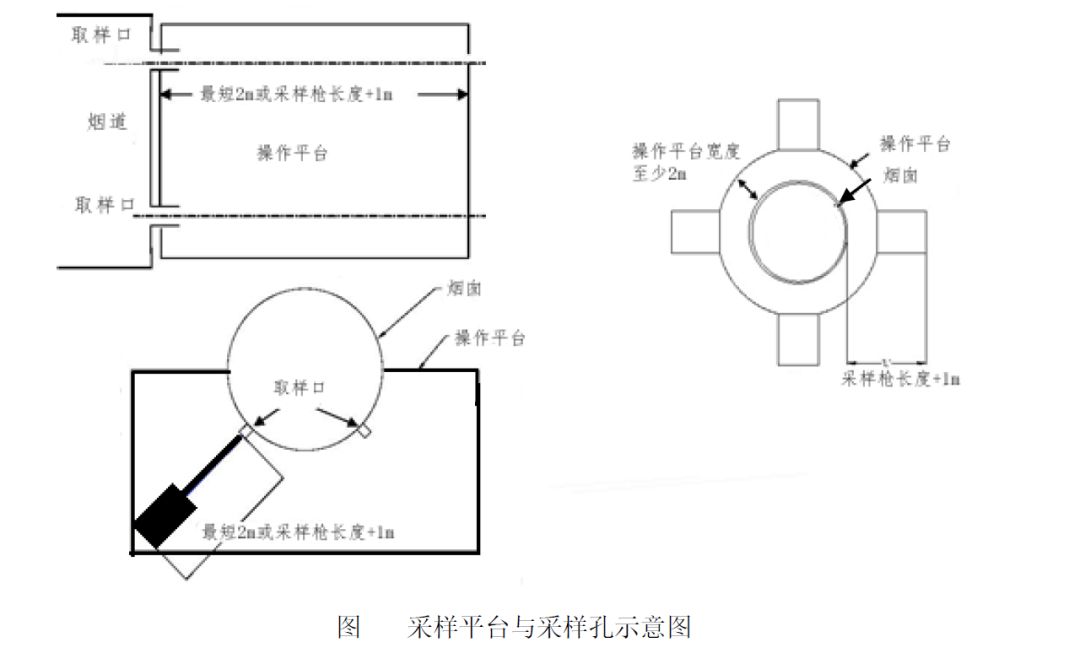

3.  應合理布置采樣平臺與采樣孔。

    a) 采樣或監測平臺長度應≥2m，寬度應≥2m或不小于采樣槍長度外延1m，周圍設置1.2m以上的安全防護欄，有牢固并符合要求的安全措施，便于日常維護和比對監測；

    b) 采樣或監測平臺應易于人員和監測儀器到達，當采樣平臺設置在離地面高度≥2m的位置時，應有通往平臺的斜梯（或Z字梯、旋梯），寬度應≥0.9m；當采樣平臺設置在離地面高度≥20m的位置時，應有通往平臺的升降梯；

    c) 當在線監測系統安裝在矩形煙道時，若煙道截面的高度>4m，則不宜在煙道頂層開設參比方法采樣孔；若煙道截面的寬度>4m，則應在煙道兩側開設參比方法采樣孔，并設置多層采樣平臺；

    d) 在在線監測系統監測斷面下游應預留參比方法采樣孔，采樣孔位置和數目按照GB/T 16157的要求確定。現有污染源參比方法采樣孔內徑應≥80mm，新建或改建污染源參比方法采樣孔內徑應≥90mm。在互不影響測量的前提下，參比方法采樣孔應盡可能靠近NMHC-CEMS監測斷面。當煙道為正壓煙道或有毒氣時，應采用帶閘板閥的密封采樣孔；

    e) 若無適當采樣孔時，可將采樣管直接由排放口插入2倍直徑或2m深處采樣。若采樣孔位于排放管道負壓處，則采樣管與采樣孔之間應完全密封。

4. 應優先選擇在垂直管段和煙道負壓區域，確保所采集樣品的代表性。測定位置應避開煙道彎頭和斷面急劇變化的部位，對于新建排放源，采樣平臺應與排氣裝置同步設計、同步建設。

5. 為便于流速參比方法的校驗和比對監測，在線監測系統不宜安裝在煙道內廢氣流速<5m/s的位置。

6.  若一個固定污染源排氣先通過多個煙道或管道后進入該固定污染源的總排氣管時，應盡可能將在線監測系統安裝在總排氣管上，但要便于用參比方法校驗監測系統；不得只在其中的一個煙道或管道上安裝監測設備，并將測定值作為該源的排放結果；但允許在每個煙道或管道上安裝。

7.  固定污染源廢氣凈化設備設置有旁路煙道時，應在旁路煙道內安裝在線監測或煙溫、流量CMS，其安裝、運行、維護、數據采集、記錄和上傳應符合相關技術要求。
