VOC在線監測系統色譜儀工作原理

色譜儀工作原理

S7060 型色譜儀內部采用集成化、模塊化的設計方式，模塊間分布緊湊。這些模塊包括氣路及氣路控制模塊、柱箱及柱箱控制模塊、閥箱及閥箱控制模塊、檢測器及檢測器控制模塊、電路模塊和工控機模塊等。采用全過程高溫伴熱的解決方案，定量環定量，色譜柱分離，氫火焰離子化檢測器檢測，分析儀能夠使用本儀器同時分析甲烷/非甲烷總烴/總烴/苯/甲苯/二甲苯。   甲烷、總烴、非甲烷總烴、苯系物流路檢測流程主要包括采樣、注樣和分析、反吹幾個步驟。

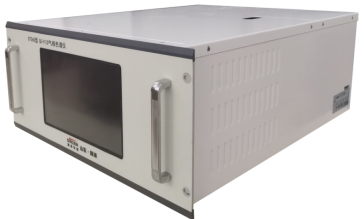

在線氣相色譜儀外觀圖

• 采樣

本儀器內置兩種采樣模式，分別用于固定污染源廢氣和儀器校準，兩種模式均采用定量環進行定體積采樣，采樣結束后均與大氣壓力平衡。測量固定污染源廢氣時，儀器以高溫泵作為采樣動力沖洗定量環并進行定體積采集。儀器進行零氣或標氣校準時，采用正壓標氣或零氣沖洗定量環并進行定體積采樣。

• 注樣和分析

兩個十通閥通過氣缸驅動從一個狀態切換到另外一個狀態，將載氣引入定量環回路上。載氣流過定量環，將樣品分別注入色譜柱內進行分離（圖7.1），分離后的氣體成份進入氫火焰離子檢測器分析濃度（圖7.2）。

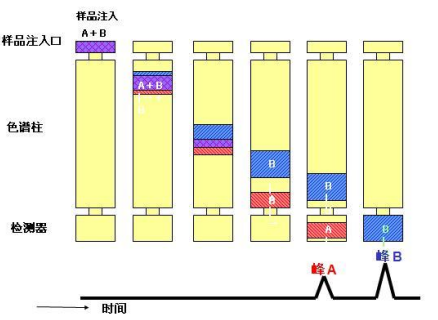

圖1 色譜柱分離氣體示意圖

圖2 氫火焰離子化檢測器及測量原理

• 反吹

當色譜峰完成后，兩個十通閥從Inject狀態切換到Load狀態。此時，樣氣流路被轉接到采樣系統，而流經色譜柱的載氣的方向相比于Inject狀態已反轉，隨著色譜柱載氣方向轉換后樣氣被反吹出色譜柱，不被FID檢測，且不影響下一次的分析檢測。
