環境空氣氣態污染物兩種不同分析儀器介紹與安裝要求匯總

    環境空氣氣態污染物(SO,、NO、0;、CO)連續自動監測系統安裝驗收技術規范中規定了兩種形態的環境空氣氣態污染物分析儀器，分別是點式分析儀器和開放光程分析儀器。

    1.以下是他們的術語定義：
    點式分析儀器：指在固定點上通過采樣系統將環境空氣采入并測定空氣污染物濃度的監測分析儀器。
    開放光程分析儀器：采用從發射端發射光束經開放環境到接收端的方法測定該光束光程上平均空氣污染物濃度的儀器。

    2.點式分析儀器和開放光程分析儀器的系統組成：

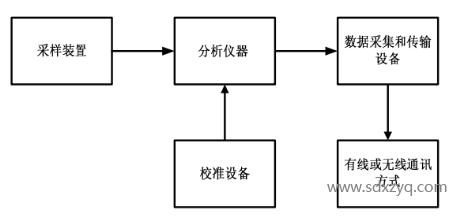

    點式連續監測系統：監測系統由采樣裝置、校準設備、分析儀器、數據采集和傳輸設備組成，如下圖所示。

    采樣裝置：多臺點式分析儀器可共用一套多支路采樣裝置進行樣品采集。采樣裝置的材料和安裝應不影響儀器測量。
    校準設備校準設備：主要由零氣發生器和多氣體動態校準儀組成。校準設備用于對分析儀器進行校準。
    分析儀器：分析儀器用于對采集的環境空氣氣態污染物樣品進行測量
    數據采集和傳輸設備：用于采集、處理和存儲監測數據，并能按中心計算機指令傳輸監測數據和設備工作狀態信息。

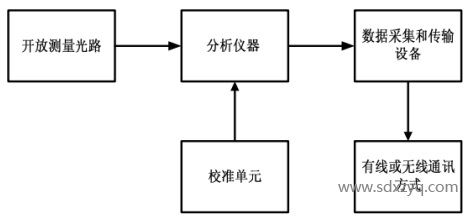

    開放光程連續監測系統：監測系統由開放測量光路、校準單元、分析儀器、數據傳輸和采集設備等組成，結構如下圖所示。

    開放測量光路：光源發射端到接收端之間的路徑。
    校準單元：運用等效濃度原理，通過在測量光路上架設不同長度的校準池，來等效不同濃度的標準氣體，以完成校準工作。
    分析儀器：分析儀器用于對開放光路上的環境空氣氣態污染物進行測量。
    數據采集和傳輸設備：用于采集、處理和存儲監測數據，并能按中心計算機指令傳輸監測數據和設備工作狀態信息。

    3.點式連續監測系統采樣裝置安裝要求：
    采樣總管應豎直安裝。
    采樣總管與屋頂法蘭連接部分密封防水。
    采樣總管各支路連接部分密閉不漏氣。
    采樣總管支撐部件與房頂和采樣總管的連接應牢固、可靠。
    在采樣口周圍270捕集空間范圍內環境空氣流動應不受任何影響。
    加熱器與采樣總管的連接應牢固，加熱溫度一般控制在(30~50)℃
    采樣總管接地良好，接地電阻應小于4Ω。
    采樣口離地面的高度應在(3~15)m范圍內。
    在保證監測點具有空間代表性的前提下，若所選點位周圍半徑(300~500)m范圍內建筑物平均高度在20m以上，無法按滿足上一條的高度要求設置時，其采樣口高度可以在(15~25)m范圍內選取。
    采樣口離建筑物墻壁、屋頂等支撐物表面的距離應大于1m，若支撐物表面有實體圍欄，采樣口應高于實體圍欄至少0.5m。

    4.開放光程連續監測系統光路：
    監測光束離地面的高度應在(3~15)m范圍內。
    在保證監測點具有空間代表性的前提下，若所選點位周圍半徑(300~500)m范圍內建筑物平均高度在20m以上，其監測光束離地面高度可以在(15~25)m范圍內選取。
    監測光束能完全通過的情況下，允許監測光束從日平均機動車流量少于10000輛的道路上空、對監測結果影響不大的小污染源和少量未達到間隔距離要求的樹木或建筑物上空穿過，穿過的合計距離，不能超過監測光束總光程的10%。
