固定污染源廢氣在線監測系統站房規范 附分析小屋尺寸圖

    簡介

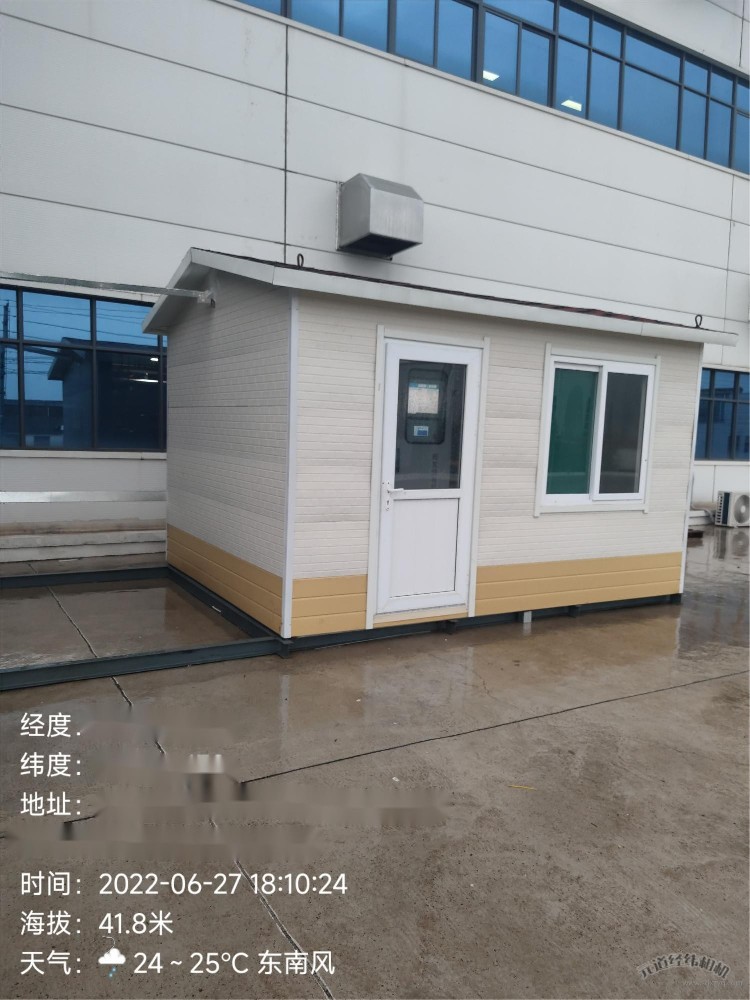

    分析小屋，也可以稱為現場分析小屋。它是一種安裝分析儀的封閉型構筑物，分析儀的操作維護在小屋內進行。

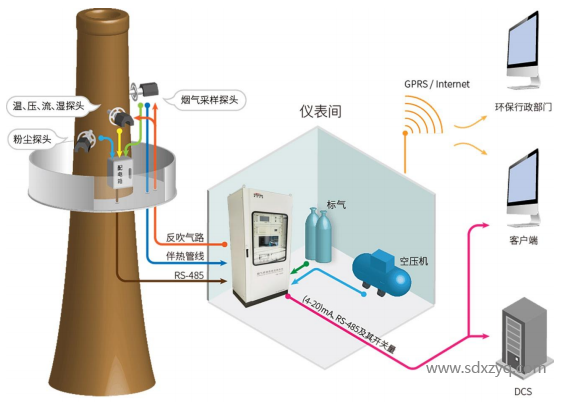

    分析小屋集在線氣體分析儀表及樣品處理系統于一體，并配備有供配電、空調系統、照明及氣體分析儀表所需載氣、標準氣、儀表空氣等基本設備。

    施工要求
    l分析小屋：位置選擇原則為“就近原則”，應盡量靠近采樣探頭位置，采樣探頭的加熱輸送管線應盡量短
    l墻：應采用合適的材料滿足有關的結構和安全要求；（磚砌墻體：墻體結構為實心磚砌，內外墻粉刷混凝土和白粉灰，小屋墻頂實行混凝土現場澆灌平頂，進行防漏和隔熱處理；
    l地面：室內地面標高應高于室外地面標高至少200mm；地面應能防滑、防滲，必要時采用耐酸、堿地面。地面基礎荷載強度2000kg/m2；
    l窗：宜采用密閉固定窗；
    l開孔：在監測房?jī)?nèi)放置機柜背面墻壁（必要時側墻也可以，依據現場走線方便），距離地面高度的2.5m處，為樣氣管路及電纜管路開孔，開孔尺寸為Φ90mm圓孔，開孔數量1個；在機柜背面墻壁接近地面底部上開孔，開孔尺寸為ф40mm，開孔數量1個，作為廢氣廢水排放口；站房?jī)?nèi)應安裝排氣扇，應預留安裝排氣扇孔位，具體開孔尺寸依據所購買排氣扇尺寸；安裝空調開孔尺寸為Φ90mm圓孔；
    l防雷：系統的儀表設備工作電源應有良好的接地措施，接地線纜應大于4mm2的獨芯護套電纜；平臺、監測站房、交流電源設備、機柜、儀表和設備外殼、管纜屏蔽層和套管的防雷接地，可利用廠內區域保護接地網，采取多點接地方式；電源線和信號線加防雷器。

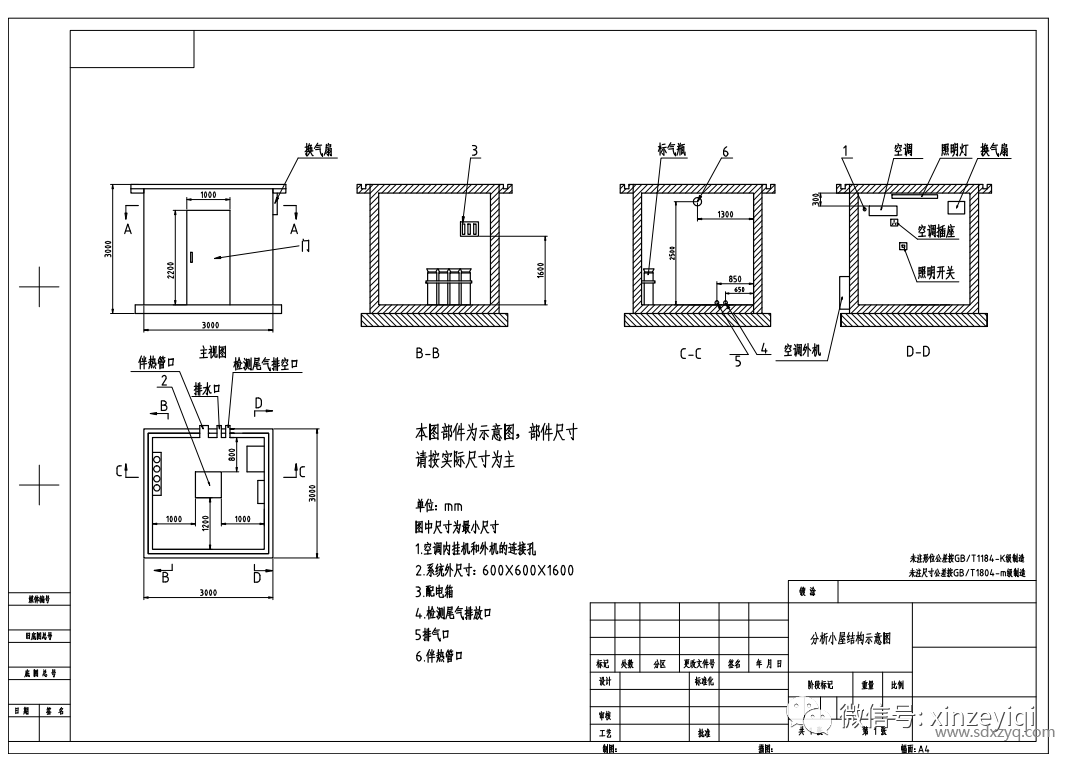

    尺寸
    l分析小屋的使用面積不小于9m2；
    l室內凈高2800mm～3000mm；
    l放置體積為800mm*700mm*2000mm的機柜。

    室內環境
    CEMS分析柜對環境溫度、濕度有一定要求，要求環境溫度在20～35℃之間（典型溫度為25℃），相對濕度在80%以下，故分析小屋內需安裝通風設施和空調（1P）空調應具有來電自動復位功能，現場無強烈震動。

    電源
    220VAC、50Hz,10KW，接地可靠，一般接地電阻要求≤4歐姆。由用戶接到分析小屋的電源分線箱內，電源分線箱內配置3個空氣開關，規格分別為60A，30A，30A各一個；還有一組220VAC的電源插座。電源線通過纜溝進入到儀器分析柜的下面，分析柜與墻壁之間的距離不小于500mm。

    照明
    考慮到CEMS分析柜安裝、維護等日常操作，需安裝照明，照明開關帶三線或二線插座。

    氣液接入、排放
    在指定位置預留樣氣入口、冷凝液排放口、尾氣排放口。

    反吹氣源
    排氣流量不低于240L/min、壓縮空氣容量不低于50L、排氣壓力不低于0.8MPa的反吹氣源；并確保反吹氣源長期不間斷的提供，以保證設備的正常運行，氣源管末端應安裝G1/2”內螺紋球閥或ф8mm管或快插接頭。
