熱導式氣體分析儀ZAF型

一、簡介

    ZAF型分析儀器最適合測量H2、Ar、He氣體濃度的熱導式氣體分析儀

二、特點

·  清晰易見的大形LCD顯示。

·  可與計算機通信。

·  小型的面板安裝結構。

·  零點、滿量程點的自動校正功能(選配件)。

·  可對其它氣體的干涉影響進行補償運算(選配件)。

·  氣體濃度報警輸出(選配件)
可任選上·下限報警、上·上限報警、下·下限報警輸出中的某一項。

·  量程切換(選配件)
通過正面鍵盤操作的切換方式或通過外部接點輸入的切換方式。量程比：測量H2、He 最大為1:10 測量Ar、CH4、CO2 最大為1:5。

·  測量輸出信號的線性化(選配件)

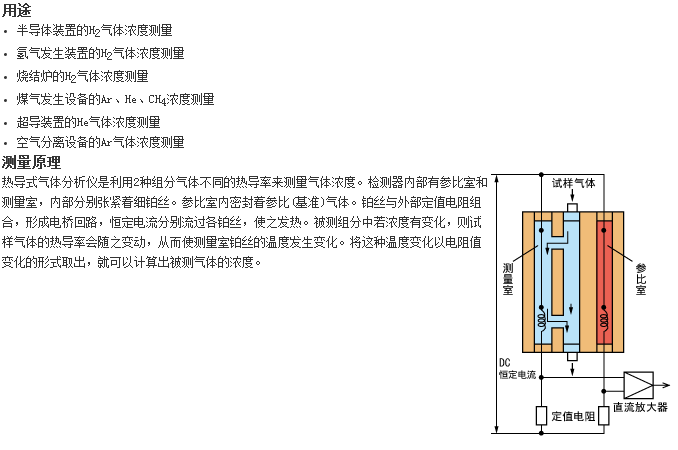

三、用途及原理

四、規格




標準規格	測量方式	熱傳導式
	測量組分	He、Ar、H2、CH4、CO2
	測量范圍	H2：0～3……100％，100～90，100～80％ He：0～5……100％，100～90，100～80％ Ar：0～10……100％，100～90，100～80％ CH4：0～20……100％，100～80％
	輸出信號	DC4～20mA、DC0～1V、DC0～10mV 非隔離輸出(其中某一點，根據型號指定)
	容許負載電阻	不超過550Ω(DC4～20mA輸出時)
	輸出電阻	100kΩ(DC0～1V、DC0～10mV時)
	顯示器	帶背光LCD
	測量值顯示	最多4位或小數點后帶2位
	輸出信號保持	手動校正、自動校正時保持校正前的輸出值
	電源電壓、功耗	AC100～240V 50/60Hz、約50VA
	環境溫度、濕度	－5～45℃、不超過90%RH(應無結露)
	安裝方法	面板嵌入型
	外形尺寸(H×W×D)	240×192×213mm
	重量	約5kg
	外殼類型	鋼板制外殼、室內型
	氣體出入口、換氣口	Rc1/4或NPT1/4(根據指定)
	換氣氣體的流量	約1L/min(根據需要進行)
	適用標準	CE標記(預定取得認證)
性能	重復性	±1%FS
	漂移	零點：±2% FS/周 以內(H2分析儀) 滿量程點：±2% FS/周 以內(H2分析儀)
	響應速度(90%響應)	標準：60秒以內(0.4L/min流量) 高速：10秒以內(1L/min流量) 但僅限H2分析儀(參比氣為N2)
標準測量氣體條件	溫度	0～50℃
	氣體流量	0.4±0.05 L/min 且應穩定
	塵埃	不超過1μm的微粒， 不超過100μg/Nm3
	壓力	不超過10kPa
	氣霧、腐蝕性氣體	無
	水分	不超過2℃飽和
選配件規格	線性化	對測量值輸出信號(DC4～20mA)附加線性化 直線度不超過 ±2%FS
	繼電器接點輸出	5點的1a輸出 繼電器接點容量：AC220V/2A(阻性負載) 各接點間以及與內部電路之間為繼電器隔離  以下功能最多可選擇5項 1. 自動校正用零點電磁閥驅動輸出 2. 自動校正用滿量程電磁閥驅動輸出 3. 自動校正時吸氣泵OFF輸出 4. 上限(1點)濃度報警輸出 5. 下限(1點)濃度報警輸出 6. 上下限(1點)濃度報警輸出 7. 上限(1點)及下限(1點)濃度報警輸出 8. 上限2段(各1點)濃度報警輸出 9. 下限2段(各1點)濃度報警輸出 10.分析儀異?；蜃詣有Ｕ惓缶敵?/span> 11.校正中輸出 12.量程信息輸出
	接點輸入	3點無電壓接點輸入 ON：0V、OFF：DC5V、ON時電流5mA 與內部電路為光耦合器隔離、接點輸入之間為非隔離  可輸入以下3點 1.遠程測量值輸出保持 2.遠程量程切換(僅限雙量程分析儀) 3.遠程自動校正開始
	干涉氣體測量值輸入	H2分析儀干涉用模擬量輸入(DC1～5V) 輸入外部氣體分析儀的CO2或CH4中某一組分。 需要在本公司的工廠進行調整。訂貨時確認被測氣體的詳細情況。
	自動校正功能	按照事先設定的周期自動進行零點、滿量程的校正。驅動設置在外部的電磁閥，校正氣體即依次流動。
	通信功能	RC232C(9針D-sub輸出) 半雙工比特連續異步周期式  MODBUS協議、通信速度9600bps 通信內容：測量濃度值、各種設定值的讀寫、儀表狀態輸出



五、其他氣體干擾

    各測量值的指示誤差（Vol%）

干擾組分	H2分析儀	CH4分析儀	Ar分析儀	CO2分析儀
H2      1%	—	+5.8	-6.5	-8.0
CH4     1%	+0.17	—	-1.15	-1.38
SO2     1%	-0.31	-1.8	+2.1	+2.5
Ar      1%	-0.15	-0.87	—	+1.2
CO2     1%	-0.125	-0.725	+0.83	—
O2      1%	+0.019	+0.11	-0.125	-0.15
H2O     1.5oC飽和	—	—	—	-0.56



六、標準測量氣體條件

·溫度 ：0～50oC

·氣體流量 ：0.4±0.05L/min，且穩定 1±0.05L/min(快速響應)

·塵埃 ：0.3μm以下的粒度條件下100μg/Nm3

·壓力 ：10kPa以下

·煙霧 ：無

·氧氣：在測量可燃性氣體時，被測氣體中不應含氧氣

·水分 ：低于2oC飽和狀態的含量

·腐蝕性氣體 ：無

·校正用標準氣體：零點氣體：與參比氣相同的氣體或根據指示； 滿量程氣體相對于測量量程90～100%的濃度(正量程)超過100%濃度的氣體不能使用。
